GD150DUP
产品类型：中继电台
型号：GD150DUP
工作频率：136～174MHz
速率类型：高速/中低速 可选
发射功率：25/10/8W 可选
体积：34×48×15cm（壁挂型）
- 产品概述和特点
- 技术参数

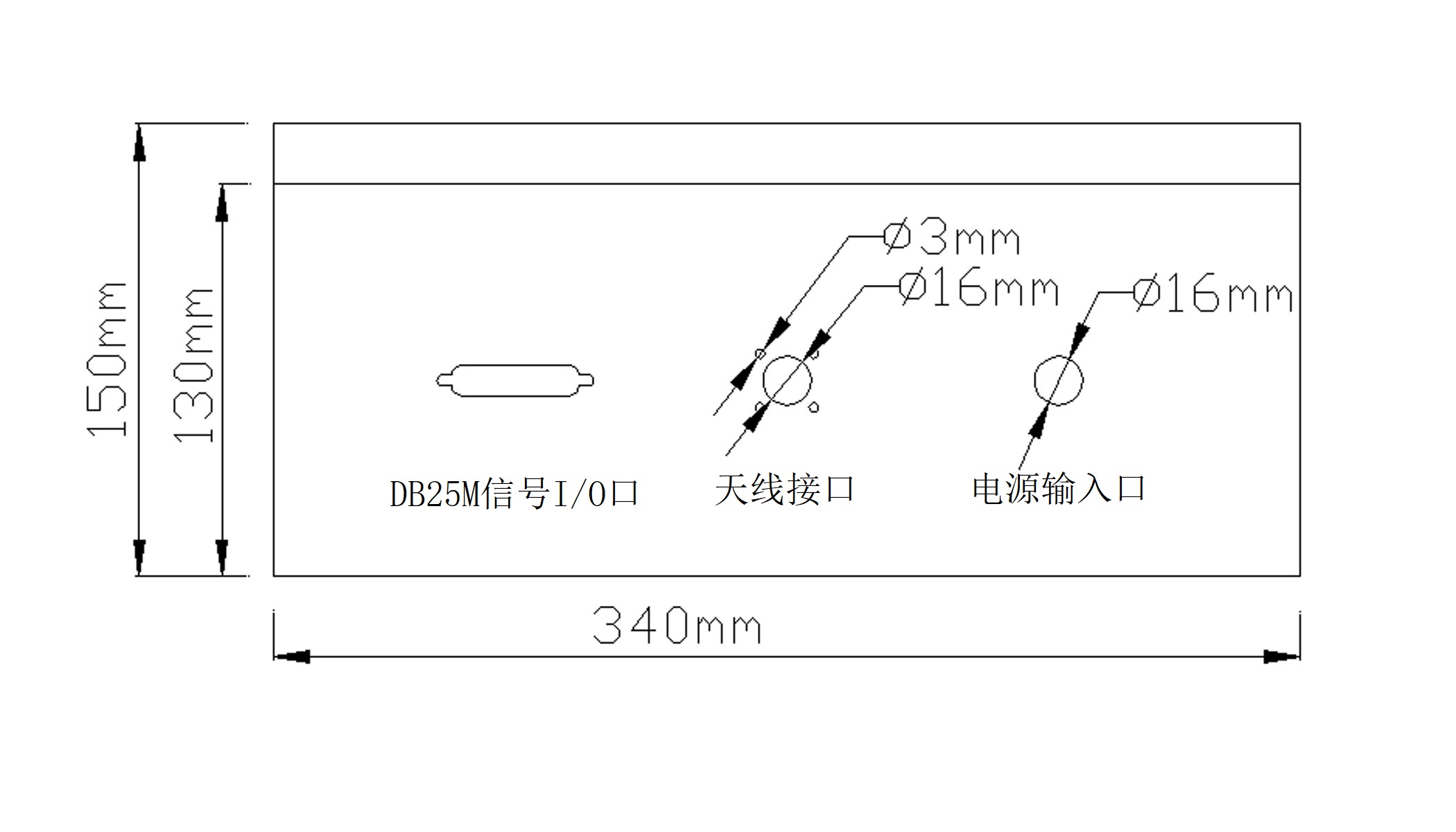

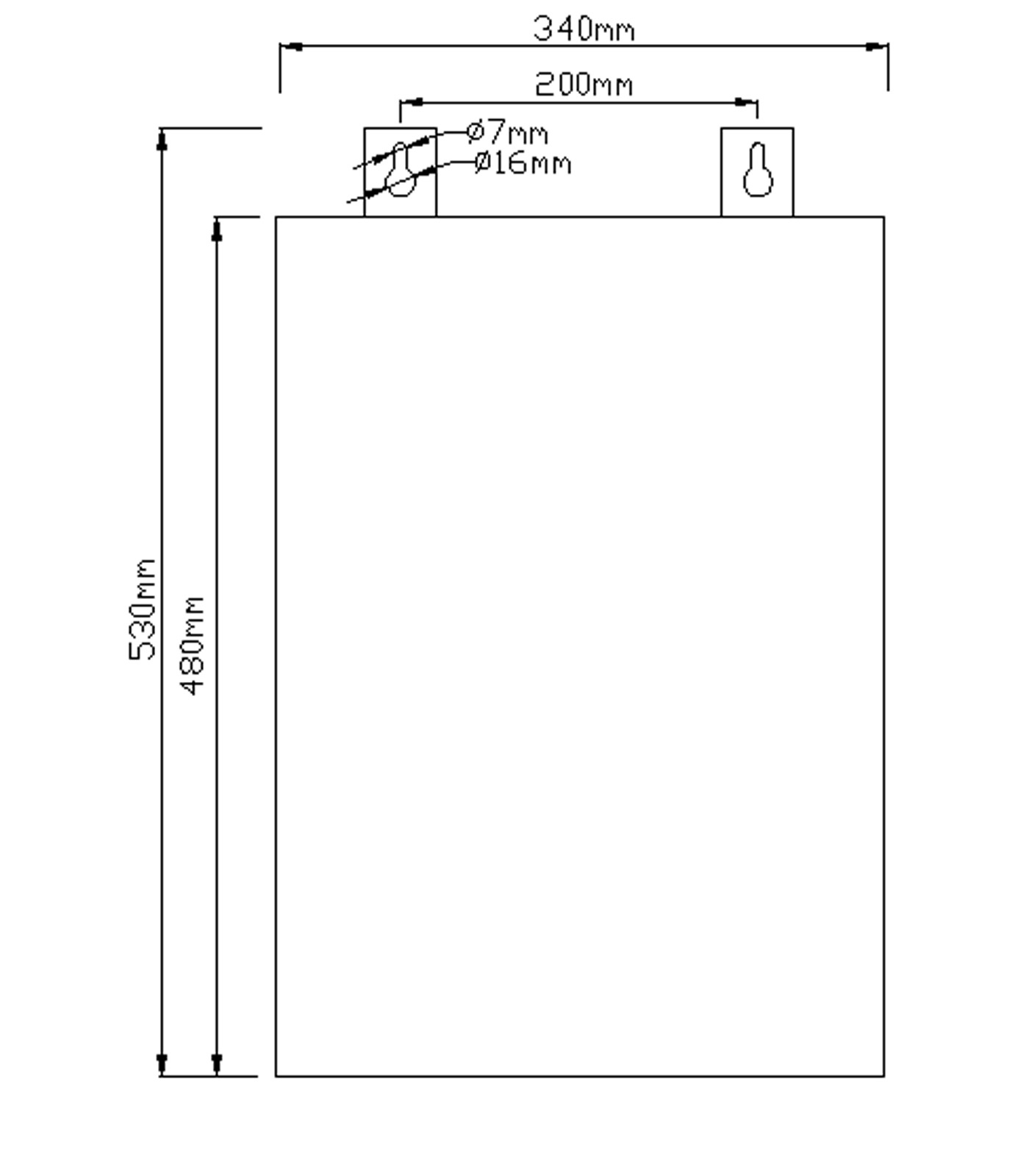

- 安装尺寸
- 相关下载
- 相关配件
- 寻找类似产品
___GD150DUP是工作于150MHz频段的中继电台，用于扩展和延伸无线数据传输系统的覆盖范围。空中速率可配置为19200、9600、4800、2400或1200bps，发射功率可配置为25W、10W和8W，外形结构可配置为室外壁挂型或19英寸标准3U型，供电方式可配置为DC 12V或交流220V。中继协议可配置为全中继或选择性中继。
• 支持双向中继；
• 多种功率配置便于优化系统；
• 室外机可选择壁挂式结构，便于室外安装；
• 室内型可选择19英寸标准机柜3U型，便于在机柜中进行二次集成；
• 中继协议可软件设置为全中继或选择性中继；
• 常规中继通常设置为全中继；
• 选择性中继常用于电池或太阳能供电等对省电要求高的应用；
• 安装调试非常简便；
• 采用温补频率基准源，确保高稳定收发频率；
• 兼容话音传输，方便实现通话；
• 工业级产品设计，温度范围宽。
◆ 总体技术指标
| -频率范围 | -136～174MHz |
| -收发频率间隔 | -7MHz |
| -收发隔离度 | -≥70dB |
| -数字调制方式 | -GMSK、MSK或4-FSK |
| -信道传输速率 | -19200、9600、4800、2400、1200bps可选 |
| -信道间隔 | -25KHz |
| -频率稳定度 | -±2.0ppm （-40～+70℃） |
| -信道总数 | -60 / 16 （出厂默认配置为16） |
| -额定电源电压 | -直流12V（11～14V）或 交流100～240V |
| -电源消耗电流 |
-42dBm配置满功率中继时＜5.0A @ 12V （高功率配置机型） -37dBm配置满功率中继时＜1.8A @ 12V （中功率配置机型） -待机时电流＜180mA |
| -天线阻抗 | -50Ω |
| -体积 |
-长×宽×高＝340×480×150mm（壁挂式） -19英寸标准机箱3U（机柜式） |
◆ 接收机主要技术指标
| -接收灵敏度 | -≤0.25μV（12dB信纳比） |
| -邻道选择性 | -≥70dB |
| -互调抑制 | -≥65dB |
| -杂散响应抑制 | -≥70dB |
| -接收失真 | -≤3% |
| -最大音频输出 | -≥0.5W @ 8Ω |
◆ 发射机主要技术指标
| -发射功率 |
-高功率配置型42dBm，可软件设置5级功率 -中功率配置型37dBm，可软件设置5级功率 |
| -最大频偏 | -5KHz |
| -邻道功率 | -≤-70dB |
| -杂散射频分量 | -≤-70dB |
| -调制失真 | -≤2.5％ |
◆ 测试程序1【串口调试助手V22.rar】
中文版串口测试软件，支持四个串口（COM1～COM4），可发送和接收显示ASCII字符、16进制数据和中文字符，支持串口无校验、偶校验和奇校验。不需要安装，可直接运行。缺点是不间断接收数据时显示速度慢。
◆ 测试程序2【串口调试软件sscom32.rar】
中文版串口测试软件，支持256个串口（COM1～COM256），可发送和接收显示ASCII字符、16进制数据和中文字符。不需要安装，可直接运行。缺点是不支持偶校验和奇校验。
◆ 测试程序3【串口测试软件PCommPro20.rar】
英文版串口测试软件，支持256个串口（COM1～COM256），稳定性非常好，支持串口无校验、偶校验和奇校验。需要安装后才能运行。缺点是无中文版。
