GD230BA

    产品型号:GD230BA

    类型:中低速数传/声控话音电台

    信道速率:4800/2400/1200bps

    发射功率:10W

    工作频率:223~235MHz

    体积:12.5×7.6×3.4cm

    • 产品概述和特点
    • 技术参数

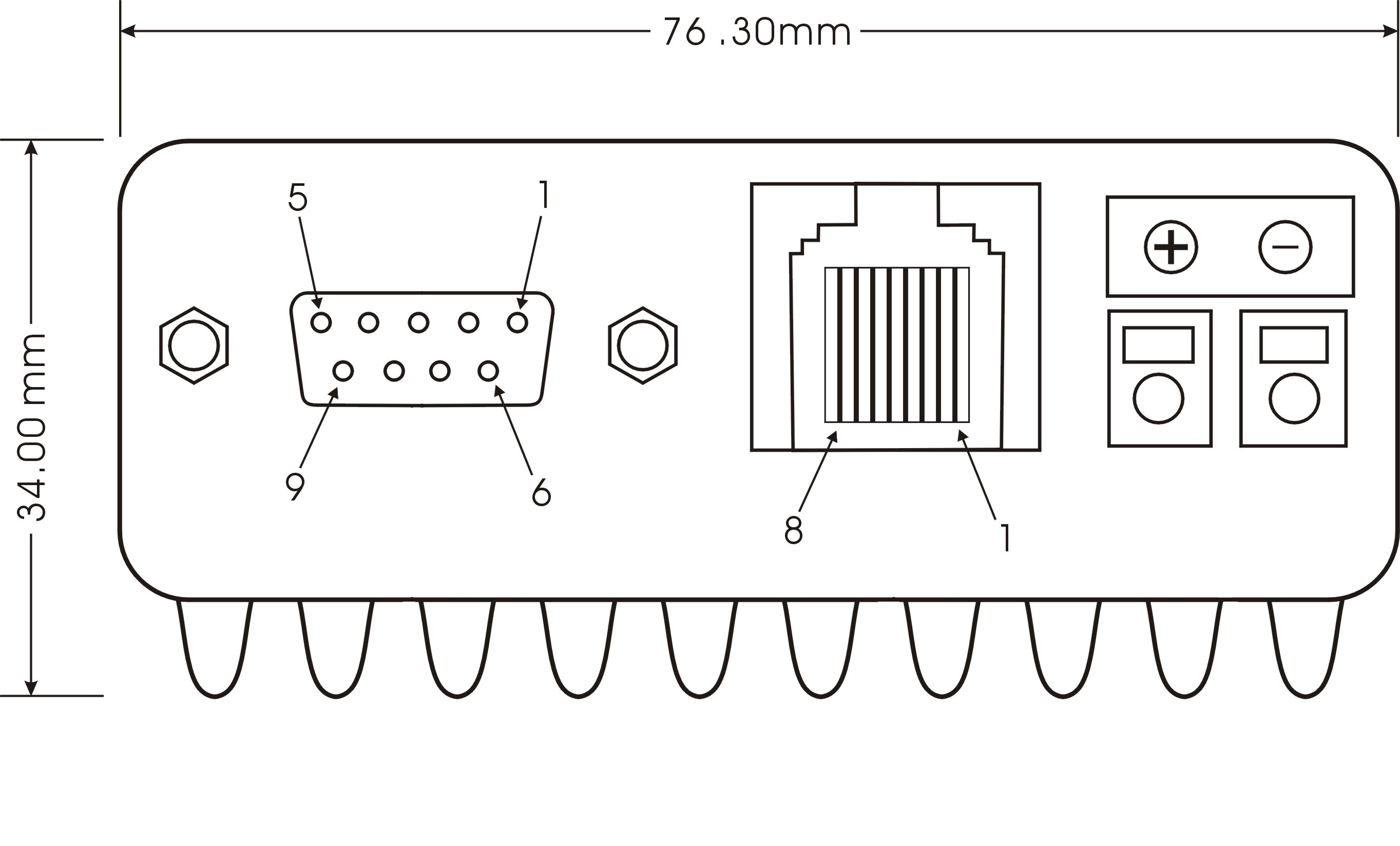

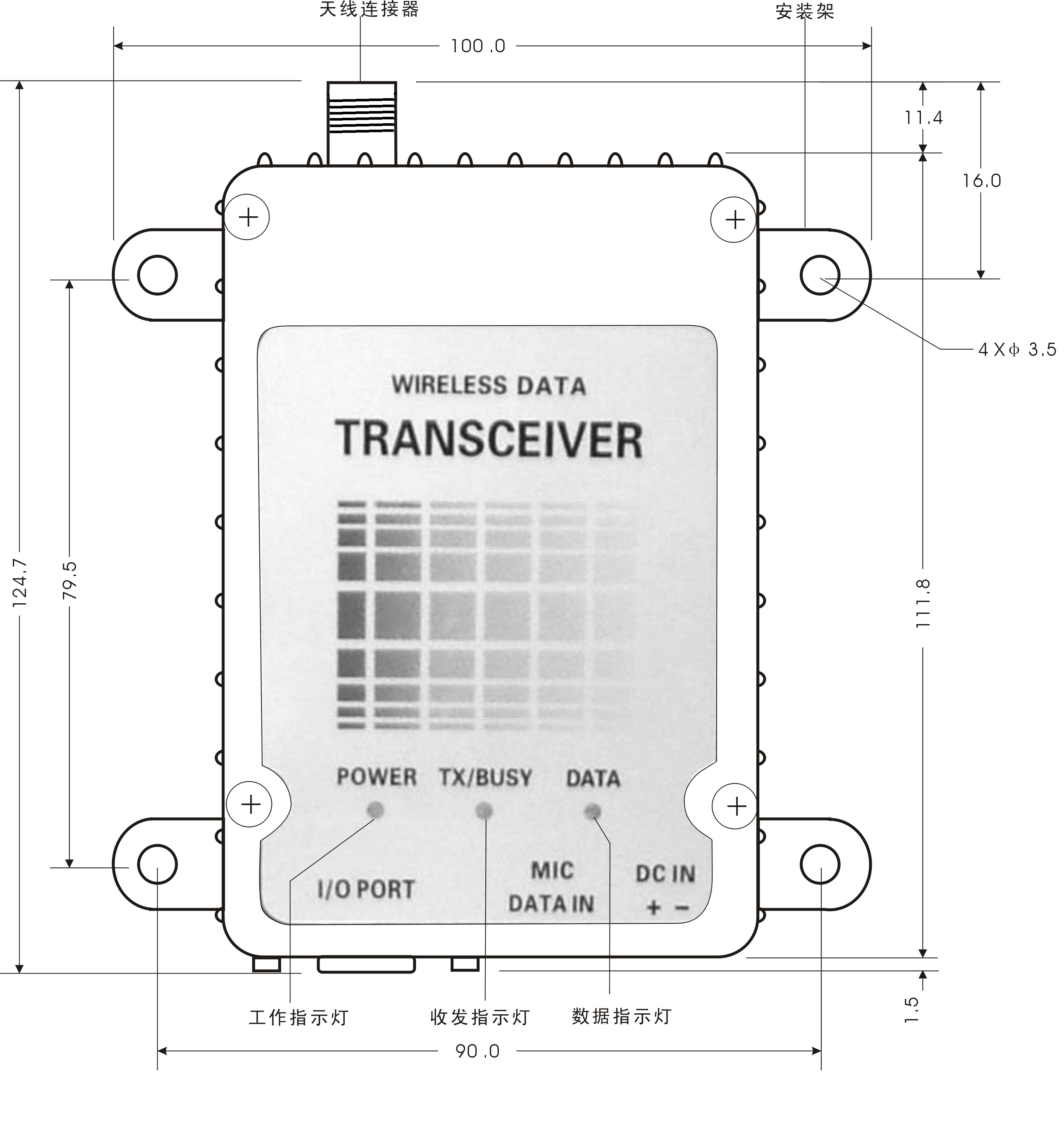

    • 安装尺寸
    • 相关下载
    • 相关配件
    • 寻找类似产品

    ——GD230BA是工作于230MHz频段的中低速数传与声控话音电台,除支持空中速率可设置为4800、2400或1200bps的数据传输外,支持话音发送方以声音启动话音的发送。本产品体积小(仅12.5×7.6×3.4厘米),重量轻(仅370克),非常便于嵌入和二次集成。本型号产品有10W中功率配置(GD230BA-10)和1.5W小功率配置(GD230BA-1.5)。


    • 话音发送方不用按动发话按键,直接讲话即可启动话音发送;

    • 9级可设置话音启动电平,便于不同背景噪声的应用场景;

    • 业内230MHz频段体积最小的10W电台;

    • 通过设置软件设定发射功率,提供5级可设置功率;

    • 采用温补频率基准源,确保高稳定收发频率;

    • 电源指示灯、收发指示灯及数据指示灯使工作状态一目了然;

    • 精密压铸铝结构配合专业的电路设计,抗干扰能力强;

    • 采用频率合成技术,通过设置软件方便地设置频率;

    • 工业级产品设计,温度范围宽。

    ◆ 总体技术指标

    _频率范围 _223~235MHz
    _数字调制方式 _MSK
    _信道传输速率 _4800/2400/1200bps可设置
    _信道间隔 _25KHz
    _频率稳定度 _±2.0ppm (-40~+70℃)
    _信道总数 _60 / 16 (出厂默认配置为16)
    _数据接口 _EIA-232,EIA-485,TTL
    _数据接口模式 _异步数据传输
    _接口数据结构 _1位起始位+8位数据+停止位

    _或 1位起始位+8位数据+1位校验位+停止位

    _其中校验位可通过计算机设置选择为奇校验或偶校验

    _默认1位停止位,可通过计算机设置为2位

    _数据接口速率 _60信道:38400/19200/9600/4800/2400/1200/600bps,可通过计算机设置

    _16信道:9600/4800/2400/1200bps,可通过计算机设置

    _额定电源电压 _直流12V(11~14V)
    _电源消耗电流 _中功率配置机型10W满功率发射时 <1.8A @ 12V

    _低功率配置机型1.5W满功率发射时 <0.7A @ 12V

    _接收时电流<120mA

    _待机时电流<90mA

    _天线阻抗 _50Ω
    _体积 _长×宽×高=125mm×76mm×34mm


    ◆ 接收机主要技术指标
    _接收灵敏度 _≤0.2μV(12dB信纳比)
    _邻道选择性 _≥70dB
    _互调抑制 _≥65dB
    _杂散响应抑制 _≥70dB
    _接收失真 _≤3%
    _最大音频输出 _≥0.5W @ 8Ω


    ◆ 发射机主要技术指标
    _发射功率 _GD230BA-10中功率配置型—10W,可软件设置为10W 、7.5W、5W、2.5W、1W

    _GD230BA-1.5低功率配置型—1.5W,可软件设置为1.5W 、1W、0.6W、0.3W、0.1W

    _最大频偏 _5KHz
    _邻道功率 _≤-70dB
    _杂散射频分量 _≤-70dB
    _调制失真 _≤2.5%
    _声控启动电平 _5mV~18mV可软件设置

    ◆ 测试程序1【串口调试助手V22.rar】

    中文版串口测试软件,支持四个串口(COM1~COM4),可发送和接收显示ASCII字符、16进制数据和中文字符,支持串口无校验、偶校验和奇校验。不需要安装,可直接运行。缺点是不间断接收数据时显示速度慢。


    ◆ 测试程序2【串口调试软件sscom32.rar】

    中文版串口测试软件,支持256个串口(COM1~COM256),可发送和接收显示ASCII字符、16进制数据和中文字符。不需要安装,可直接运行。缺点是不支持偶校验和奇校验。


    ◆ 测试程序3【串口测试软件PCommPro20.rar】

    英文版串口测试软件,支持256个串口(COM1~COM256),稳定性非常好,支持串口无校验、偶校验和奇校验。需要安装后才能运行。缺点是无中文版。

    ◆ 标准配置

    电源线

    232串口线(仅232接口电台)

    485串口线(仅485接口电台)


    ◆ 选配

    天线

    馈线

    避雷器/转接线

    开关电源

    手持通话器

    写频器

    接口转换器


    型号

    工作频段

    设备类型

    发射功率

    尺寸

    本型号

    GD230BA

    223~235MHz

    中低速数传/声控话音

    10W / 1.5W

    12.5×7.6×3.4cm

    类似型号

    GD230VA

    223~235MHz

    中低速数传/声控话音

    25W / 8W

    14.5×10.9×4.1 cm

    GD230CA

    223~235MHz

    中低速数传/声控话音

    25W

    13.6×14.0×4.4 cm

    GD230B

    223~235MHz

    数传

    10W / 1.5W

    12.5×7.6×3.4cm

    GD400HA

    400~470MHz

    中低速数传/声控话音

    25W / 8W

    14.5×10.9×4.1 cm

    GD150VA

    136~174MHz

    中低速数传/声控话音

    25W / 8W

    14.5×10.9×4.1 cm
