GD230BQ/GD230VQ - 选址数传电台 - 特殊功能电台 - 产品中心

产品型号：GD230BQ等4个型号

产品类型：选址数传电台

地址容量：250

信道速率：高速及中低速

发射功率：高25/中10/中8W

工作频率：223～235MHz

——该系列数传电台具有地址识别功能，接收端收到的数据地址与本机存储的一个或多个地址相符时，才将接收到的数据输出。GD230BHQ和GD230VHQ是工作于230MHz频段具选址功能的高速数传电台，GD230BQ和GD230VQ是工作于230MHz频段具选址功能的中低速数传电台。

• 发送方以“起始字节 + 目的站地址 + 长度 + 数据”的格式将数据送给电台；

• 接收方将接收的地址段与本机存储的所有地址相比，只要有一个相符则输出数据；

• 通过设置软件设定发射功率，提供5级可设置功率；

• 采用温补频率基准源，确保高稳定收发频率；

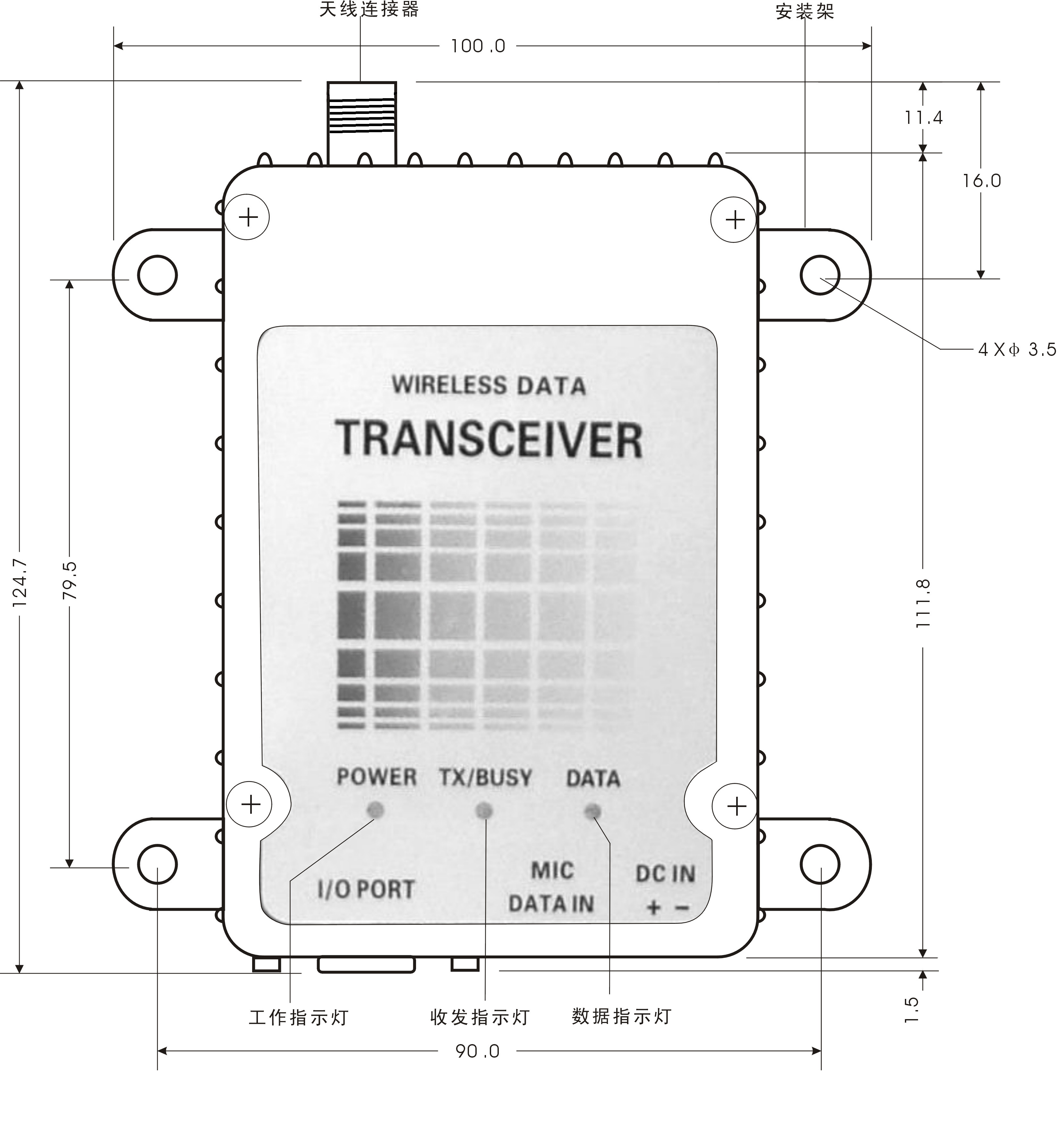

• 电源指示灯、收发指示灯及数据指示灯使工作状态一目了然；

• 精密压铸铝结构配合专业的电路设计，抗干扰能力强；

• 采用频率合成技术，通过设置软件方便地设置频率；

• 提供多种数据接口配置，方便连接各种外部设备进行数据传输；

• 兼容话音传输，方便实现通话；

• 可选配手持通话器配件，直接对讲，方便工程施工；

• 工业级产品设计，温度范围宽。

◆ 总体技术指标

_频率范围	_223～235MHz
_数字调制方式	_GMSK、4-FSK或MSK
_信道传输速率	_19200、9600、4800、2400、1200bps可选配
_信道间隔	_25KHz
_频率稳定度	_±2.0ppm （-40～+70℃）
_信道总数	_60
_数据接口	_EIA-232，EIA-485，TTL
_数据接口模式	_异步数据传输
_接口数据结构	_1位起始位+8位数据+停止位 _或 1位起始位+8位数据+1位校验位+停止位 _其中校验位可通过计算机设置选择为奇校验或偶校验 _停止位默认为1位，可通过计算机设置为2位
_数据接口速率	_38400/19200/9600/4800/2400/1200/600bps，可通过计算机设置
_额定电源电压	_直流12V（11～14V）
_电源消耗电流	_发射电流参见上表 _接收时电流＜100mA _待机时电流＜85mA
_天线阻抗	_50Ω

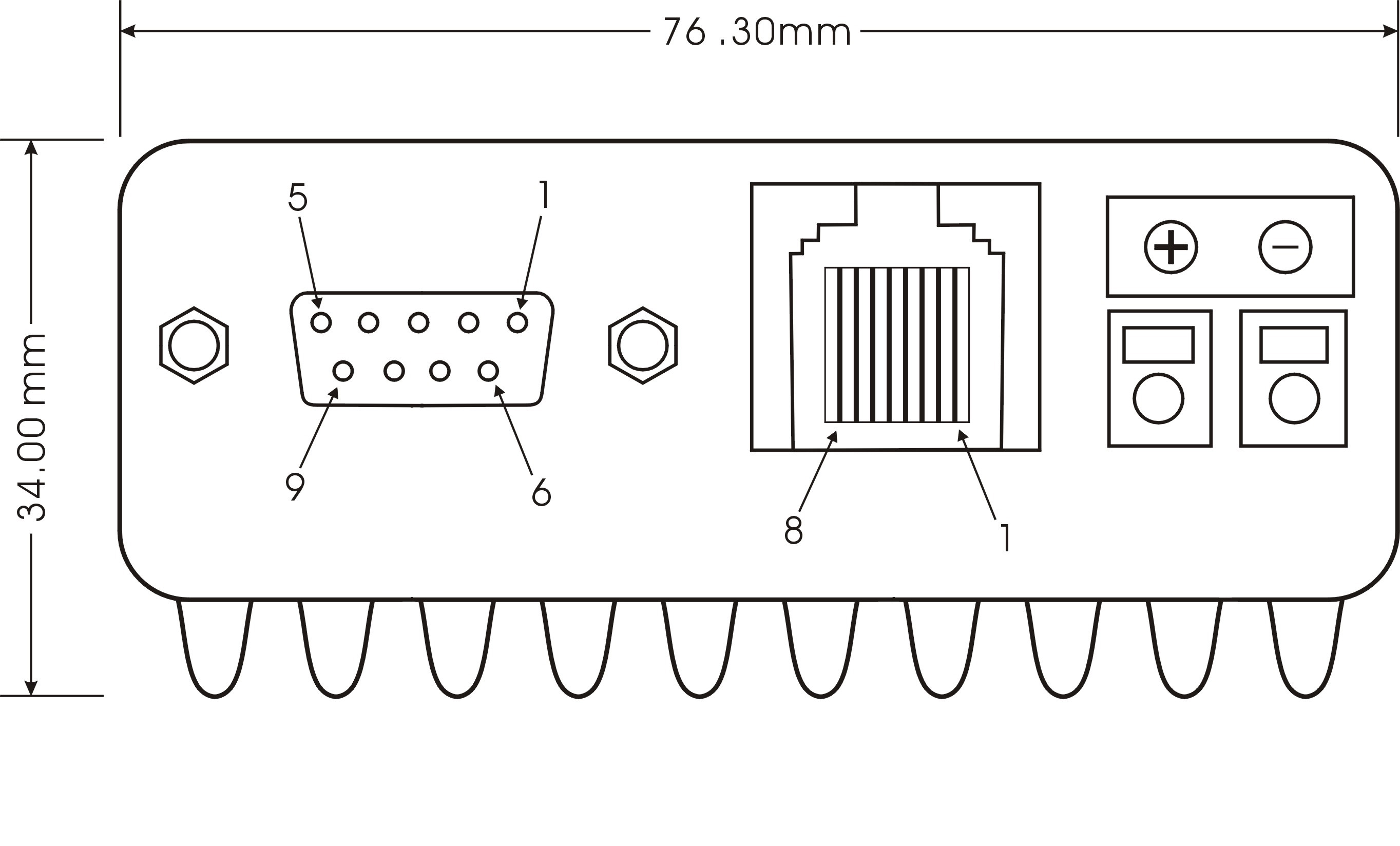

_体积	_GD230BHQ和 GD230BQ — 长×宽×高＝125mm×76mm×34mm

◆ 接收机主要技术指标◆ 接收机主要技术指标

◆ 发射机主要技术指标

_发射功率	_GD230VHQ-25和GD230VQ-25—25W，可软件设置为25W 、20W、15W、10W、5W _GD230VHQ-8和GD230VQ-8—8W，可软件设置为8W 、6W、4W、2W、1W _GD230BHQ-10和GD230BQ—10W，可软件设置为10W 、7.5W、5W、2.5W、1W _GD230BHQ-1.5和GD230BQ-1.5—1.5W，可软件设置为1.5W 、1W、0.6W、0.3W、0.1W
_最大频偏	_5KHz
_邻道功率	_≤-70dB
_杂散射频分量	_≤-70dB
_调制失真	_≤2.5％
