GD230BS - 具休眠功能数传电台 - 特殊功能电台 - 产品中心

产品型号：GD230BS等7个型号

产品类型：具休眠功能数传电台

休眠时电流：<3mA @ 12V

信道速率：4800/2400/1200bps

发射功率：高25/中10/中8W

工作频率：230 / 400 / 150 MHz

——该系列数传电台具有休眠功能，休眠时电流消耗低于3mA。通过输入控制信号切换工作与休眠状态，处于休眠状态时停止接收和发送数据和话音。该系列数传电台的空中速率可设置为4800、2400或1200bps。

• 外部输入控制信号切换电台的工作/休眠状态；

• 休眠电流低至3mA；

• 唤醒时间小于150ms；

• 通过设置软件设定发射功率，提供5级可设置功率；

• 采用温补频率基准源，确保高稳定收发频率；

• 电源指示灯、收发指示灯及数据指示灯使工作状态一目了然；

• 精密压铸铝结构配合专业的电路设计，抗干扰能力强；

• 采用频率合成技术，通过设置软件方便地设置频率；

• 提供多种数据接口配置，方便连接各种外部设备进行数据传输；

• 兼容话音传输，方便实现通话；

• 可选配手持通话器配件，直接对讲，方便工程施工；

• 工业级产品设计，温度范围宽。

◆ 总体技术指标

_频率范围	_参见上表
_数字调制方式	_MSK
_信道传输速率	_4800/2400/1200bps可设置
_信道间隔	_25KHz
_频率稳定度	_±2.0ppm （-40～+70℃）
_信道总数	_60
_数据接口	_EIA-232，EIA-485，TTL
_数据接口模式	_异步数据传输
_接口数据结构	_1位起始位+8位数据+停止位 _或 1位起始位+8位数据+1位校验位+停止位 _其中校验位可通过计算机设置选择为奇校验或偶校验 _停止位默认为1位，可通过计算机设置为2位
_数据接口速率	_38400/19200/9600/4800/2400/1200/600bps，可通过计算机设置
_额定电源电压	_直流12V（11～14V）
_电源消耗电流	_发射电流参见上表 _接收时电流＜100mA _待机时电流＜85mA _休眠电流＜3mA
_休眠时唤醒时间	_＜150ms
_天线阻抗	_50Ω

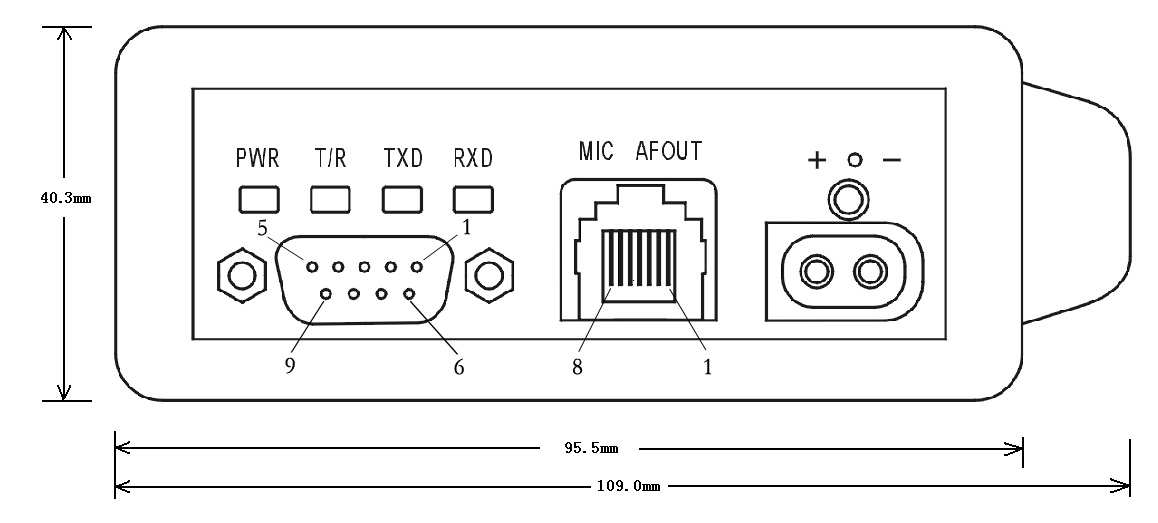

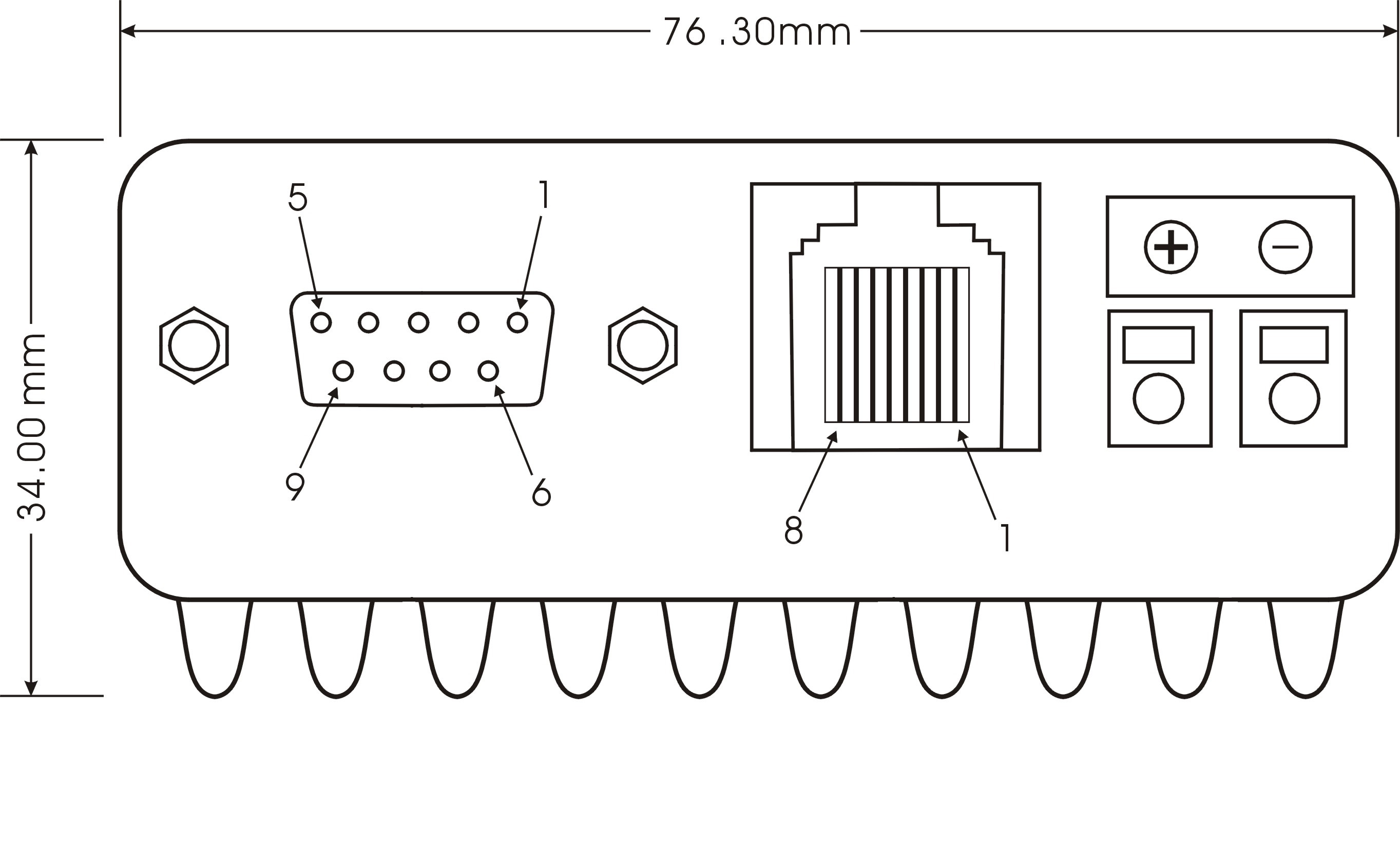

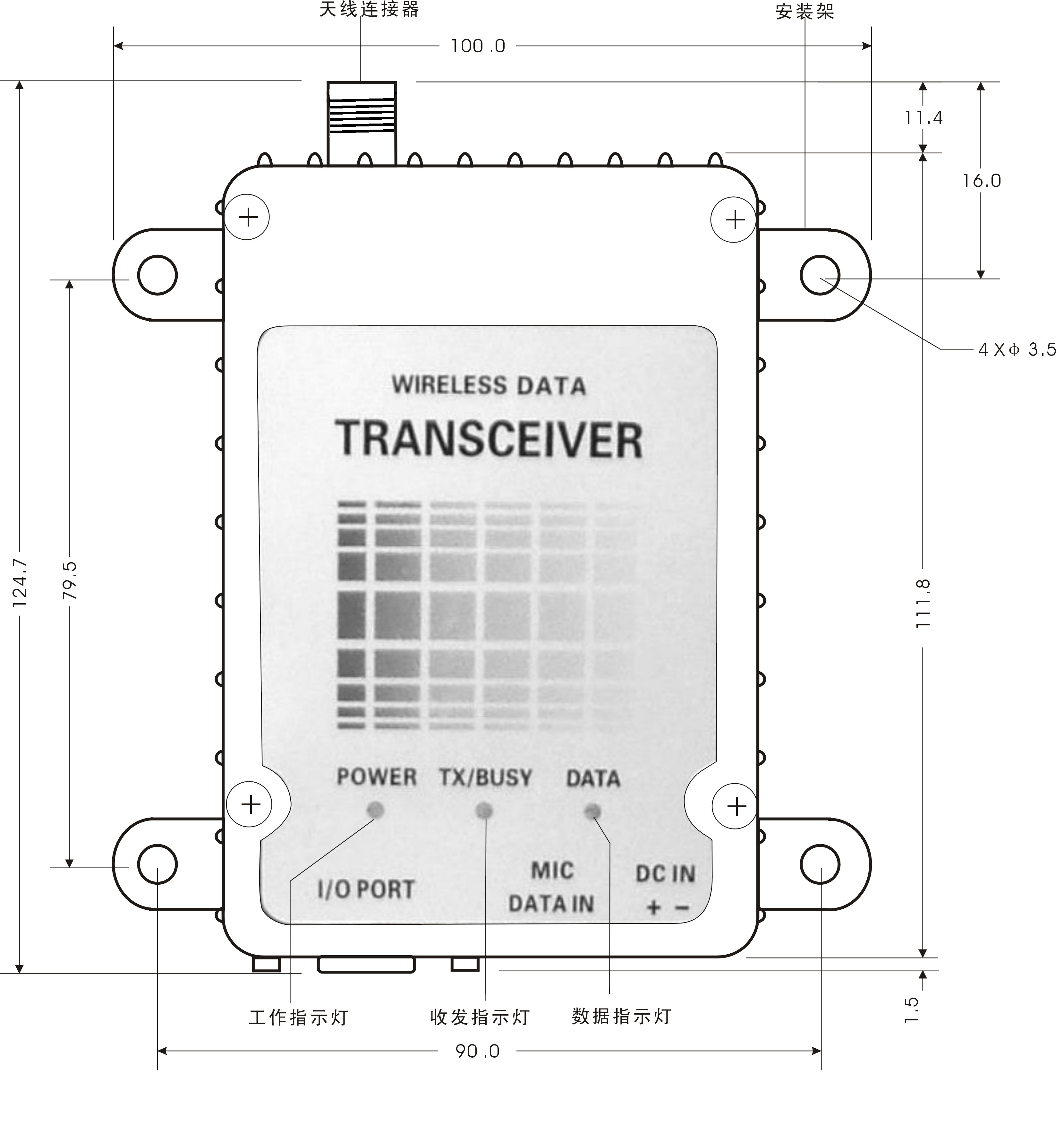

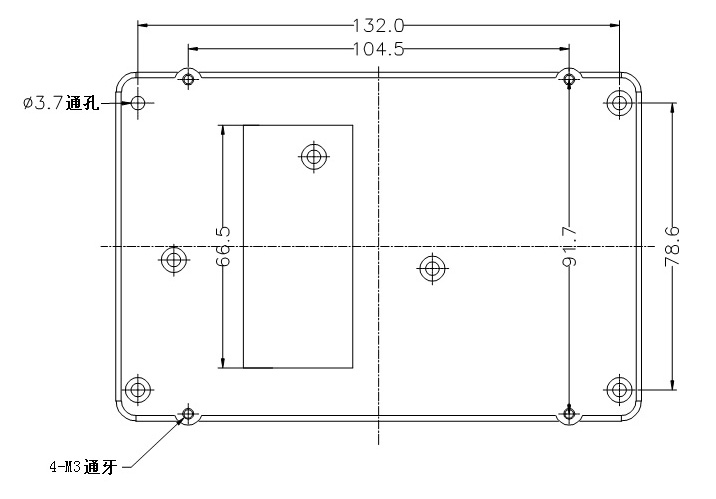

_体积	_参见上表

◆ 接收机主要技术指标

◆ 发射机主要技术指标

_发射功率	_参见上表 _其中最大功率为25W电台的发射功率可软件设置为25W 、20W、15W、10W、5W _最大功率为10W电台的发射功率可软件设置为10W 、7.5W、5W、2.5W、1W _最大功率为10W电台的发射功率可软件设置为8W 、6W、4W、2W、1W _最大功率为1.5W电台的发射功率可软件设置为1.5W 、1W、0.6W、0.3W、0.1W
_最大频偏	_5KHz
_邻道功率	_≤-70dB
_杂散射频分量	_≤-70dB
_调制失真	_≤2.5％
