GD150VC
产品型号：GD150VC
产品类型：数传/图传电台
可配摄像头：模拟或串口摄像头
发射功率：高25W / 中8W
工作频率：136～174MHz
体积：14.5×10.9×4.1cm
- 产品概述和特点
- 技术参数

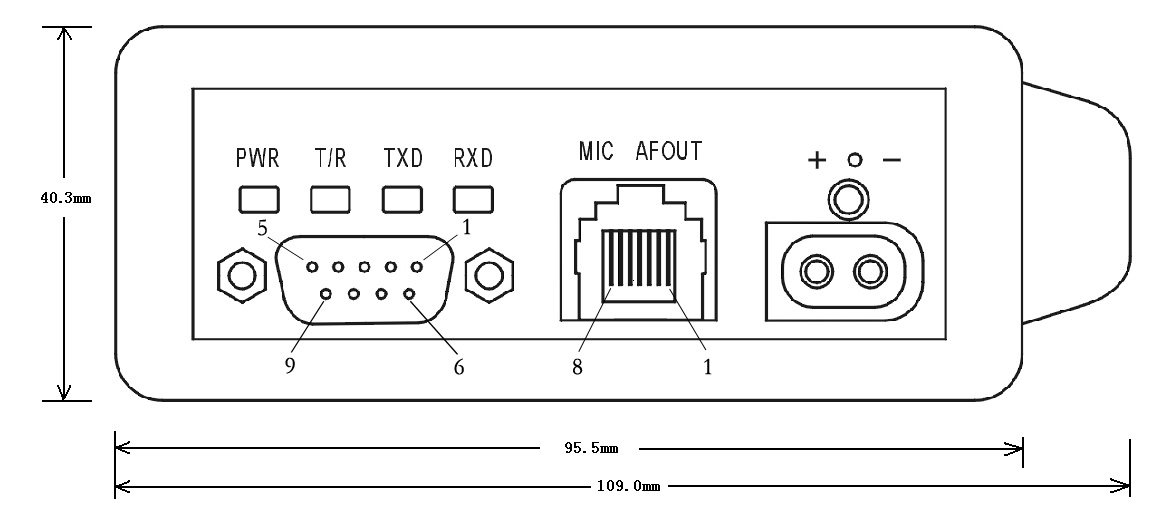

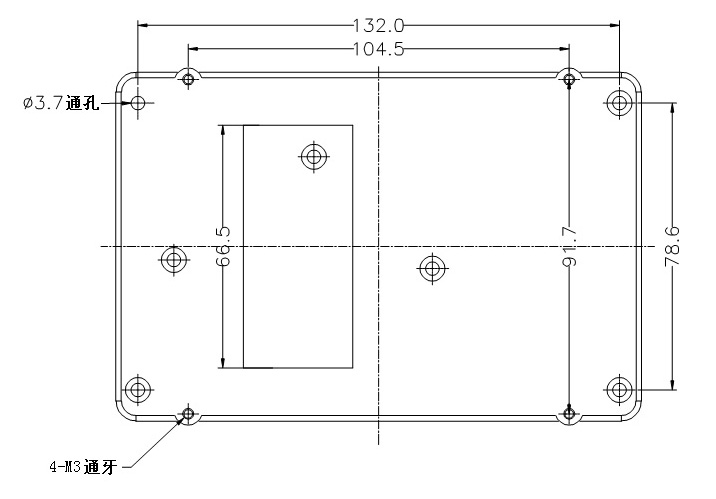

- 安装尺寸
- 相关下载
- 相关配件
- 寻找类似产品
——GD150VC是工作于150MHz频段的高速数传/图传电台，可传输数据、即时照片和话音，空中速率为9600和19200bps。GD150VC外接模拟摄像机，标准配置机型支持352×288分辨率，高配置机型支持6种图像分辨率和6种图像压缩比，彩色或黑白JPG文件。本型号产品有25W高功率配置（GD150VC-25）和8W中功率配置（GD150VC-8）。
• 支持多种图像分辨率和多种图像压缩比；
• 支持黑白和彩色压缩方式；
• 可调整亮度、对比度、色饱和度；
• 支持同一图像重复发送；
• 通过设置软件设定发射功率，提供5级可设置功率；
• 采用温补频率基准源，确保高稳定收发频率；
• 电源指示灯、收发指示灯及数据指示灯使工作状态一目了然；
• 精密压铸铝结构配合专业的电路设计，抗干扰能力强；
• 采用频率合成技术，通过设置软件方便地设置频率；
• 兼容话音传输，方便实现通话；
• 可选配手持通话器配件，直接对讲，方便工程施工；
• 工业级产品设计，温度范围宽。
◆ 总体技术指标
| -图像压缩格式 | -JPG |
| -图像分辨率 |
-高配置机型704x576、640x480、352x288、320x240、176x144、160x120等6种 -低配置机型352x288 |
| -图像压缩比 |
-高配置机型6种 -低配置机型1种 |
| -支持图像分站地址数 | -250 |
| -频率范围 | -136～150MHz，150MHz～174MHz |
| -数字调制方式 | -GMSK或4-FSK |
| -信道传输速率 | -9600/19200bps可选 |
| -信道间隔 | -25KHz |
| -频率稳定度 | -±2.0ppm （-40～+70℃） |
| -信道总数 | -60 |
| -数据接口 | -EIA-232，EIA-485，TTL |
| -数据接口模式 | -异步数据传输 |
| -接口数据结构 |
-1位起始位+8位数据+1位停止位 -或 1位起始位+8位数据+1位校验位+1位停止位 -其中校验位可通过计算机设置选择为奇校验或偶校验 |
| -数据接口速率 | -38400/19200/9600/4800/2400/1200/600bps，可通过计算机设置 |
| -额定电源电压 | -直流12V（11～14V） |
| -电源消耗电流 |
-25W满功率发射时＜5.5A @ 12V （高功率配置机型） -8W满功率发射时＜2.3A @ 12V （中功率配置机型） -接收时电流＜250mA -待机时电流＜220mA |
| -天线阻抗 | -50Ω |
| -体积 | -长×宽×高＝145mm×109mm×41mm |
| -接收灵敏度 | -≤0.2μV（12dB信纳比） |
| -邻道选择性 | -≥70dB |
| -互调抑制 | -≥65dB |
| -杂散响应抑制 | -≥70dB |
| -接收失真 | -≤3% |
| -最大音频输出 | -≥0.5W @ 8Ω |
| -发射功率 |
-GD150VC-25高功率配置型—25W，可软件设置为25W 、20、15W、10W、5W -GD150VC-8中功率配置型—8W，可软件设置为8W 、6W、4W、2W、1W |
| -最大频偏 | -5KHz |
| -邻道功率 | -≤-70dB |
| -杂散射频分量 | -≤-70dB |
| -调制失真 | -≤2.5％ |
◆ 测试程序1【串口调试助手V22.rar】
中文版串口测试软件，支持四个串口（COM1～COM4），可发送和接收显示ASCII字符、16进制数据和中文字符，支持串口无校验、偶校验和奇校验。不需要安装，可直接运行。缺点是不间断接收数据时显示速度慢。
◆ 测试程序2【串口调试软件sscom32.rar】
中文版串口测试软件，支持256个串口（COM1～COM256），可发送和接收显示ASCII字符、16进制数据和中文字符。不需要安装，可直接运行。缺点是不支持偶校验和奇校验。
◆ 测试程序3【串口测试软件PCommPro20.rar】
英文版串口测试软件，支持256个串口（COM1～COM256），稳定性非常好，支持串口无校验、偶校验和奇校验。需要安装后才能运行。缺点是无中文版。
|
|
型号 |
工作频段 |
设备类型 |
发射功率 |
尺寸 |
|
本型号 |
GD150VC |
136～174MHz |
数传/图传（多/单分辨率） |
25W / 8W |
14.5×10.9×4.1 cm |
|
类似型号 |
136～174MHz |
数传/图传（单分辨率） |
10W / 1.5W |
12.5×7.6×3.4cm |
|
|
136～174MHz |
数传 |
25W / 8W |
14.5×10.9×4.1 cm |
||
|
136～174MHz |
数传 |
10W / 1.5W |
12.5×7.6×3.4cm |
||
|
223～235MHz |
数传/图传（多/单分辨率） |
25W / 8W |
14.5×10.9×4.1 cm |
||
|
400～470MHz |
数传/图传（多/单分辨率） |
25W / 8W |
14.5×10.9×4.1 cm |
