产品类型：中低速数传电台

型号：GD230V-E

信道速率：4800/2400/1200bps

发射功率：高25W / 中8W

工作频率：223～235MHz

体积：14.5×10.9×4.1cm

产品概述和特点
技术参数

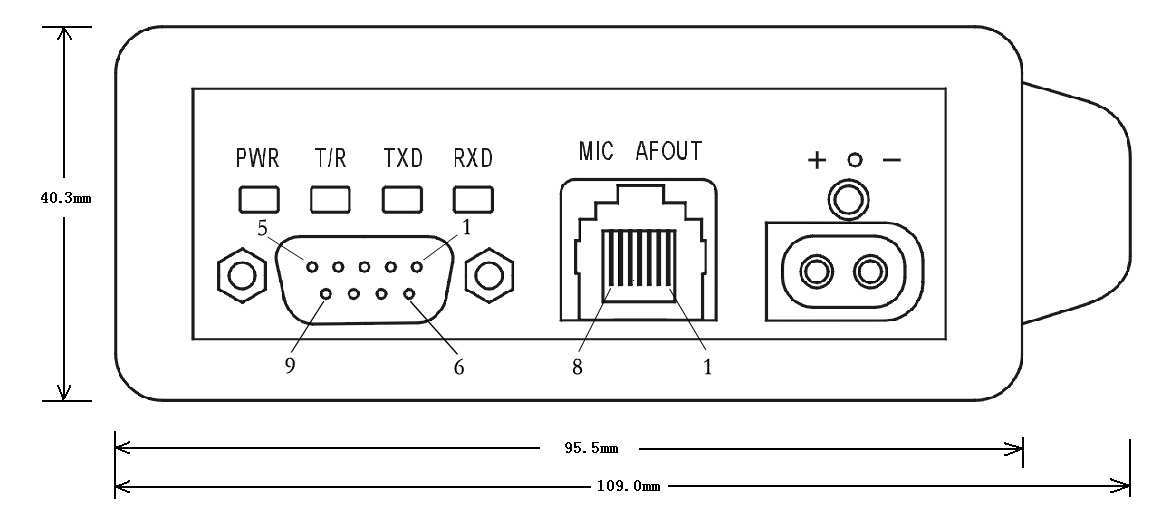

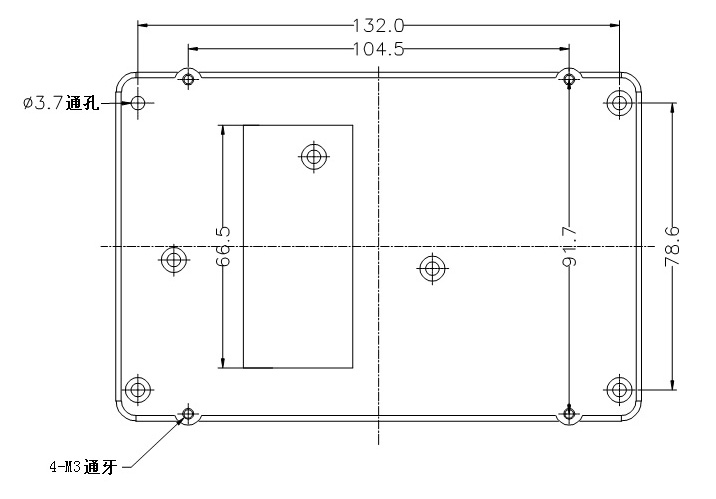

安装尺寸
相关下载
相关配件
寻找类似产品

---_GD230V-E是工作于230MHz频段的中低速数传电台，空中速率可设置为4800、2400或1200bps。大多应用于无线数据采集与控制系统的主站和远距离从站，传输数据较频繁或一次传输数据较多的应用也常选用该电台。本型号产品有25W高功率配置（GD230V-E25）和8W中功率配置（GD230V-E8）。

● 散热性能优良，适用于主站或大功率从站，以及大数据量发送；

● 通过设置软件设定发射功率，提供5级可设置功率；

● 采用温补频率基准源，确保高稳定收发频率；

● 电源指示灯、收发指示灯及数据指示灯使工作状态一目了然；

● 精密压铸铝结构配合专业的电路设计，抗干扰能力强；

● 采用频率合成技术，通过设置软件方便地设置频率；

● 提供多种数据接口配置，方便连接各种外部设备进行数据传输；

● 透明数据传输，支持点对点、点对多点、灵活组网；

● 兼容话音传输，方便实现通话；

● 可选配手持通话器配件，直接对讲，方便工程施工；

● 工业级产品设计，温度范围宽。

◆ 总体技术指标

-频率范围	-223～235MHz
-数字调制方式	-MSK
-信道传输速率	-4800/2400/1200bps可设置
-信道间隔	-25KHz
-频率稳定度	-±2.0ppm （-40～+70℃）
-信道总数	-60 / 16 （出厂默认配置为16）
-数据接口	-EIA-232，EIA-485，TTL
-数据接口模式	-异步数据传输
-接口数据结构	-1位起始位+8位数据+停止位 -或 1位起始位+8位数据+1位校验位+停止位 -其中校验位可通过计算机设置选择为奇校验或偶校验 -默认1位停止位，可通过计算机设置为2位
-数据接口速率	-60信道：38400/19200/9600/4800/2400/1200/600bps，可通过计算机设置 -16信道：9600/4800/2400/1200bps，可通过计算机设置
-额定电源电压	-直流12V（11～14V）
-电源消耗电流	-25W 满功率发射时＜5.0A @ 12V （高功率配置机型） -8W 满功率发射时＜1.7A @ 12V （中功率配置机型） -接收时电流＜100mA -待机时电流＜85mA
-天线阻抗	-50Ω
-体积	-长×宽×高＝145mm×109mm×41mm

◆ 接收机主要技术指标

-接收灵敏度	-≤0.2μV（12dB信纳比）
-邻道选择性	-≥70dB
-互调抑制	-≥65dB
-杂散响应抑制	-≥70dB
-接收失真	-≤3%
-最大音频输出	-≥0.5W @ 8Ω

◆ 发射机主要技术指标

-发射功率	-GD230V-E25高功率配置型—25W，可软件设置为25W 、20、15W、10W、5W -GD230V-E8中功率配置型—8W，可软件设置为8W 、6W、4W、2W、1W
-最大频偏	-5KHz
-邻道功率	-≤-70dB
-杂散射频分量	-≤-70dB
调制失真	-≤2.5％

◆ 测试程序1【串口调试助手V22.rar】中文版串口测试软件，支持四个串口（COM1～COM4），可发送和接收显示ASCII字符、16进制数据和中文字符，支持串口无校验、偶校验和奇校验。不需要安装，可直接运行。缺点是不间断接收数据时显示速度慢。

◆ 测试程序2【串口调试软件sscom32.rar】

中文版串口测试软件，支持256个串口（COM1～COM256），可发送和接收显示ASCII字符、16进制数据和中文字符。不需要安装，可直接运行。缺点是不支持偶校验和奇校验。

◆ 测试程序3【串口测试软件PCommPro20.rar】

英文版串口测试软件，支持256个串口（COM1～COM256），稳定性非常好，支持串口无校验、偶校验和奇校验。需要安装后才能运行。缺点是无中文版。

◆ 标准配置

电源线

232串口线（仅232接口电台）

485串口线（仅485接口电台）

◆ 选配

	型号	工作频段	信道速率	发射功率	尺寸
本型号	GD230V-E	223～235MHz	4800/2400/1200bps	25W / 8W	14.5×10.9×4.1cm
类似型号	GD230B	223～235MHz	4800/2400/1200bps	10W / 1.5W	12.5×7.6×3.4cm
	GD230VH-E	223～235MHz	9600/19200bps	25W / 8W	14.5×10.9×4.1cm
	GD230C	223～235MHz	4800/2400/1200bps	25W	13.6×14.0×4.4cm
	GD400H	400～470MHz	4800/2400/1200bps	25W / 8W	14.5×10.9×4.1cm
	GD150V-E	136～174MHz	4800/2400/1200bps	25W / 8W	14.5×10.9×4.1cm
