GD150B
产品类型：中低速数传电台
型号：GD150B
信道速率：4800/2400/1200bps
发射功率：10W
工作频率：136～174MHz
体积：12.5×7.6×3.4cm
- 产品概述和特点
- 技术参数

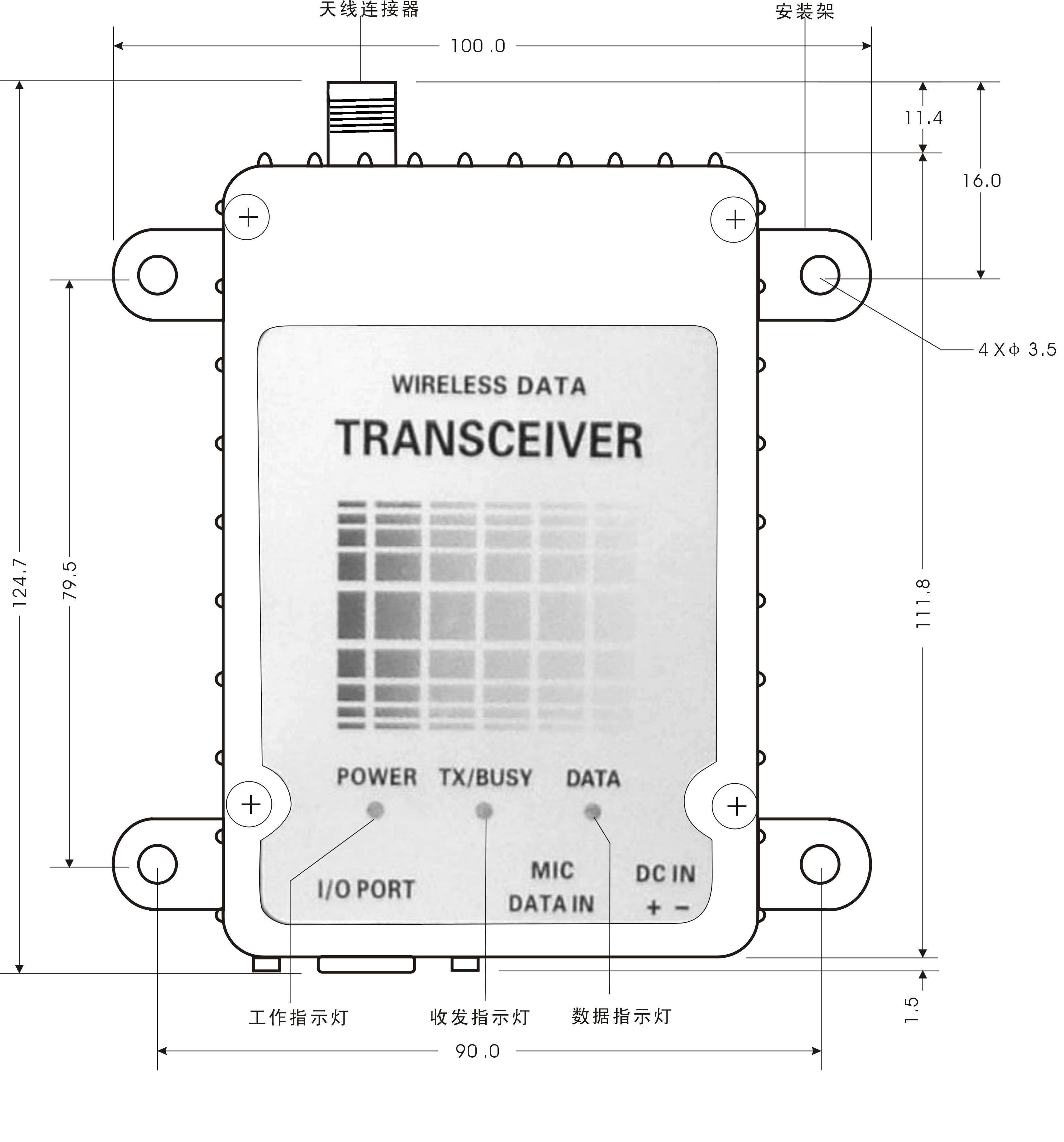

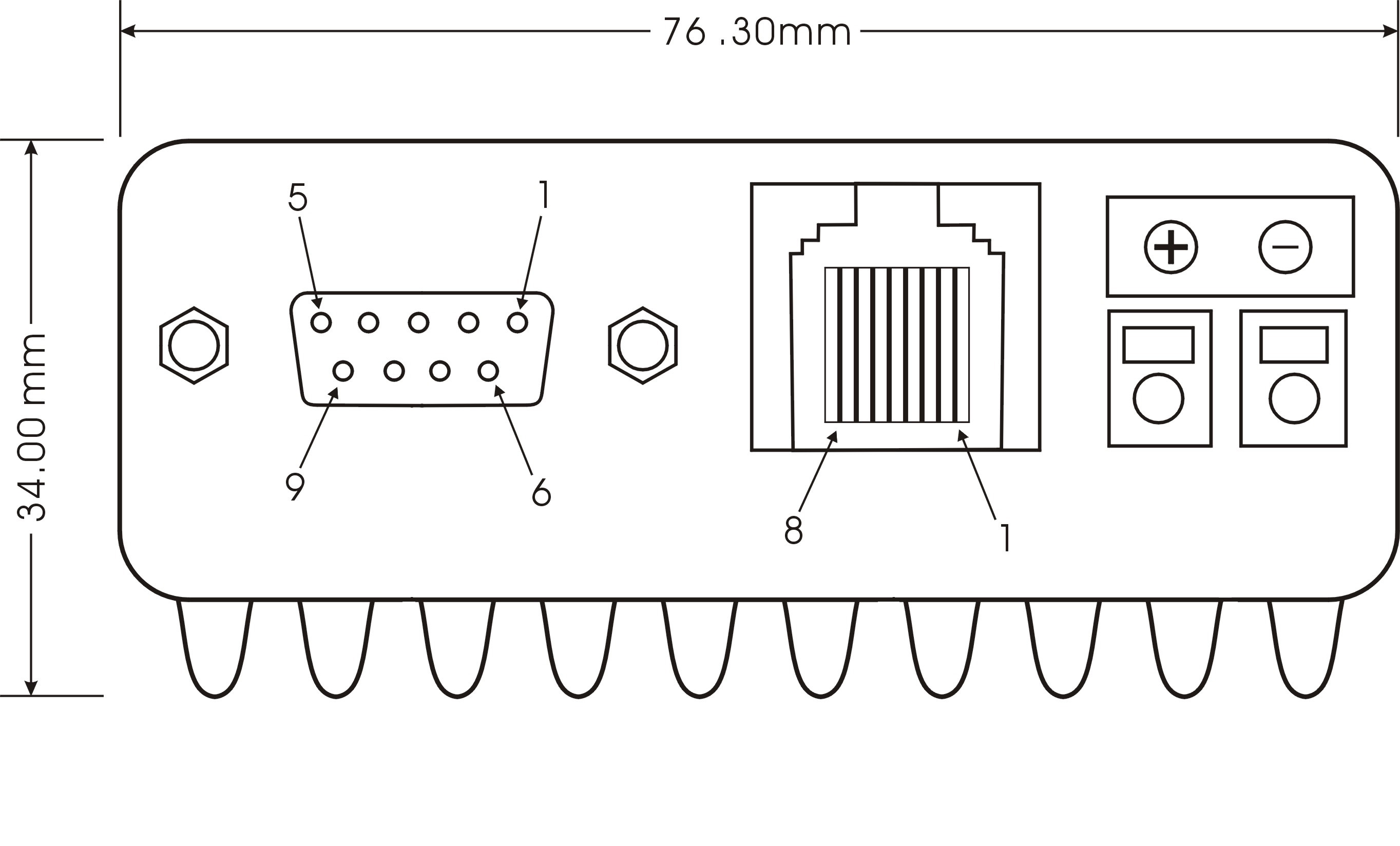

- 安装尺寸
- 相关下载
- 相关配件
- 相近产品
——GD150B是工作于150MHz频段的中低速数传电台，空中速率可设置为4800、2400或1200bps。体积小（仅12.5 × 7.6 × 3.4厘米），重量轻（仅370克），非常便于嵌入和二次集成。本型号产品有10W中功率配置（GD150B-10）和1.5W小功率配置（GD150B-1.5）。
●-业内150MHz频段体积最小的10W电台；
●-通过设置软件设定发射功率，提供5级可设置功率；
●-采用温补频率基准源，确保高稳定收发频率；
●-电源指示灯、收发指示灯及数据指示灯使工作状态一目了然；
●-精密压铸铝结构配合专业的电路设计，抗干扰能力强；
●-采用频率合成技术，通过设置软件方便地设置频率；
●-提供多种数据接口配置，方便连接各种外部设备进行数据传输；
●-透明数据传输，支持点对点、点对多点、灵活组网；
●-兼容话音传输，方便实现通话；
●-可选配手持通话器配件，直接对讲，方便工程施工；
●-工业级产品设计，温度范围宽。
◆ 总体技术指标
| -频率范围 | -136～150MHz，150～174MHz |
| -数字调制方式 | -MSK |
| -信道传输速率 | -4800/2400/1200bps可设置 |
| -信道间隔 | -25KHz |
| -频率稳定度 | -±2.0ppm （-40～+70℃） |
| -信道总数 | -60 / 16 （出厂默认配置为16） |
| -数据接口 | -EIA-232，EIA-485，TTL |
| -数据接口模式 | -异步数据传输 |
| -接口数据结构 |
-1位起始位+8位数据+停止位 -或 1位起始位+8位数据+1位校验位+停止位 -其中校验位可通过计算机设置选择为奇校验或偶校验 -默认1位停止位，可通过计算机设置为2位 |
| -数据接口速率 |
-60信道：38400/19200/9600/4800/2400/1200/600bps，可通过计算机设置 -16信道：9600/4800/2400/1200bps，可通过计算机设置 |
| -额定电源电压 | -直流12V（11～14V） |
| -电源消耗电流 |
-中功率配置机型10W满功率发射时 ＜1.7A @ 12V -低功率配置机型1.5W满功率发射时 ＜0.6A @ 12V -接收时电流＜100mA -待机时电流＜85mA |
| -天线阻抗 | -50Ω |
| -体积 |
-长×宽×高＝125mm×76mm×34mm |
| -接收灵敏度 | -≤0.2μV（12dB信纳比） |
| -邻道选择性 | -≥70dB |
| -互调抑制 | -≥65dB |
| -杂散响应抑制 | -≥70dB |
| -接收失真 | -≤3% |
| -最大音频输出 | -≥0.5W @ 8Ω |
| -发射功率 |
-GD150B-10中功率配置型—10W，可软件设置为10W 、7.5W、5W、2.5W、1W -GD150B-1.5低功率配置型—1.5W，可软件设置为1.5W 、1W、0.6W、0.3W、0.1W |
| -最大频偏 | -5KHz |
| -邻道功率 | -≤-70dB |
| -杂散射频分量 | -≤-70dB |
| -调制失真 | -≤2.5％ |
◆ 测试程序1【串口调试助手V22.rar】
中文版串口测试软件，支持四个串口（COM1～COM4），可发送和接收显示ASCII字符、16进制数据和中文字符，支持串口无校验、偶校验和奇校验。不需要安装，可直接运行。缺点是不间断接收数据时显示速度慢。
◆ 测试程序2【串口调试软件sscom32.rar】
中文版串口测试软件，支持256个串口（COM1～COM256），可发送和接收显示ASCII字符、16进制数据和中文字符。不需要安装，可直接运行。缺点是不支持偶校验和奇校验。
◆ 测试程序3【串口测试软件PCommPro20.rar】
英文版串口测试软件，支持256个串口（COM1～COM256），稳定性非常好，支持串口无校验、偶校验和奇校验。需要安装后才能运行。缺点是无中文版。
|
|
型号 |
工作频段 |
信道速率 |
发射功率 |
尺寸 |
|
本型号 |
GD150B |
136～174MHz |
4800/2400/1200bps |
10W / 1.5W |
12.5×7.6×3.4cm |
|
类似型号 |
136～174MHz |
4800/2400/1200bps |
25W / 8W |
14.5×10.9×4.1cm |
|
|
136～174MHz |
9600/19200bps |
10W / 1.5W |
12.5×7.6×3.4cm |
||
|
223～235MHz |
4800/2400/1200bps |
10W / 1.5W |
12.5×7.6×3.4cm |
||
|
400～470MHz |
4800/2400/1200bps |
7.5W / 1.5W |
12.5×7.6×3.4cm |
