GD400R

产品型号：GD400R

速率类型：低速数传接收模块

信道速率：2400/1200bps

工作频率：400～470MHz

体积：8.1×6.3×2.5cm

——GD400R是工作于400MHz频段的低速数传接收模块，空中速率可设置为2400或1200bps，应用于单向数据和话音传输通信的接收端。

• 体积小，仅8.1×6.3×2.5cm，非常便于嵌入式二次集成；

• 采用铝合金结构，具有良好的电磁兼容性

• 采用温补频率基准源，确保接收频率高度稳定；

• 电源指示灯和接收指示灯直观显示模块的工作状态；

• 采用频率合成技术，通过设置软件方便地设置频率；

• 提供多种数据接口配置，方便连接各种外部设备进行数据传输；

• 透明数据传输，支持点对点、点对多点、灵活组网；

• 兼容话音接收，方便实现监听话音；

• 工业级产品设计，温度范围宽。

◆ 总体技术指标

_频率范围	_400～430MHz，450～470MHz
_数字调制方式	_MSK
_信道传输速率	_2400或1200bps可设置
_信道间隔	_25KHz
_频率稳定度	_±2.0ppm （-40～+70℃）
_信道总数	_16
_数据接口	_EIA-232，EIA-485，TTL
_数据接口模式	_异步数据传输
_接口数据结构	_1位起始位+8位数据+1位停止位 _或 1位起始位+8位数据+1位校验位+1位停止位 _其中校验位可通过计算机设置选择为奇校验或偶校验
_数据接口速率	_9600/4800/2400/1200bps，可通过计算机设置
_额定电源电压	_直流12V（9～15V）
_电源消耗电流	_接收时电流＜95mA _待机时电流＜85mA
_天线阻抗	_50Ω

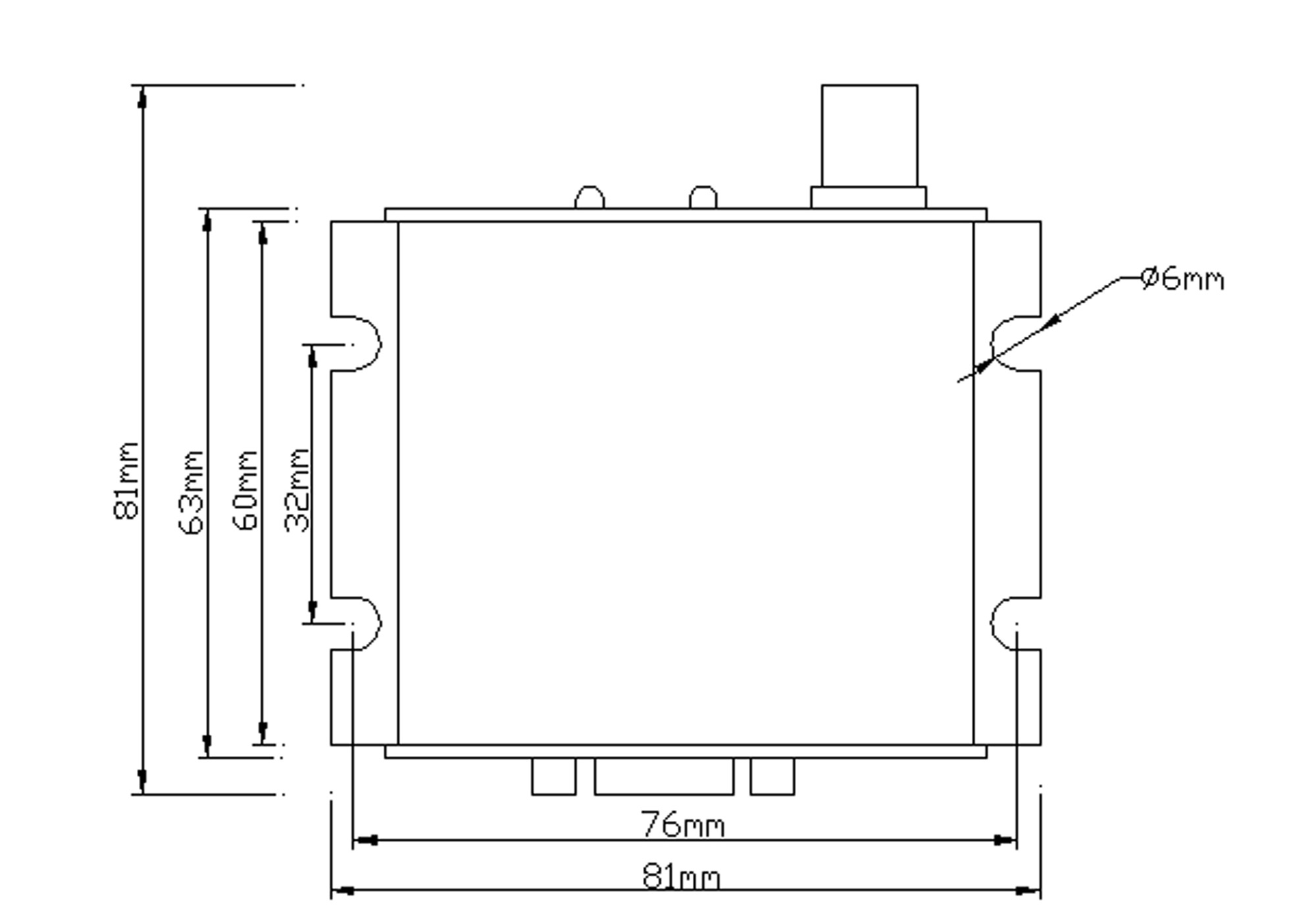

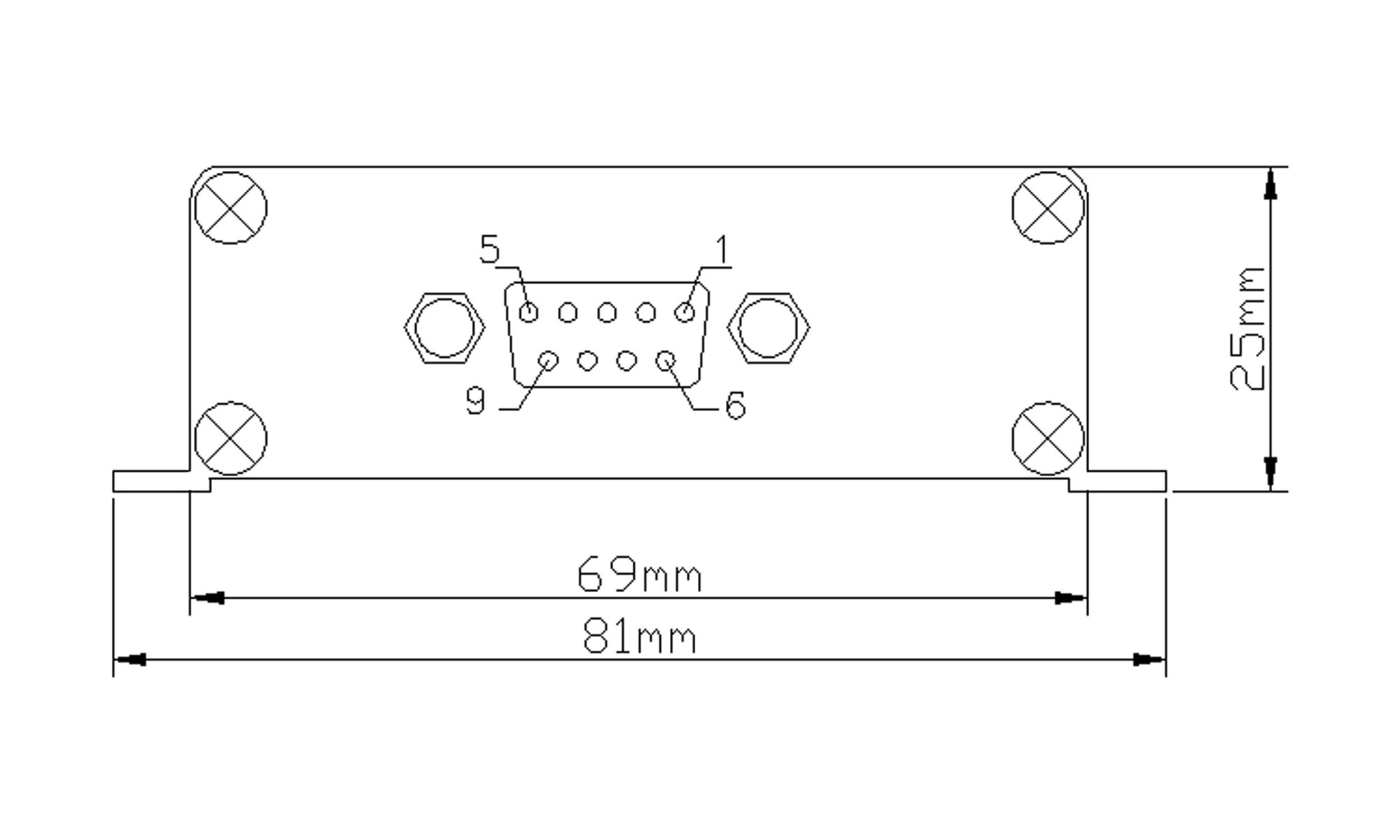

_体积	_长×宽×高=81×63×25mm

◆ 接收机主要技术指标

中文版串口测试软件，支持四个串口（COM1～COM4），可发送和接收显示ASCII字符、16进制数据和中文字符，支持串口无校验、偶校验和奇校验。不需要安装，可直接运行。缺点是不间断接收数据时显示速度慢。

中文版串口测试软件，支持256个串口（COM1～COM256），可发送和接收显示ASCII字符、16进制数据和中文字符。不需要安装，可直接运行。缺点是不支持偶校验和奇校验。

英文版串口测试软件，支持256个串口（COM1～COM256），稳定性非常好，支持串口无校验、偶校验和奇校验。需要安装后才能运行。缺点是无中文版。

◆ 标准配置

电源/232串口线（仅232接口电台）

电源/485串口线（仅485接口电台）
