GD150R
产品型号：GD150R
速率类型：低速数传接收模块
信道速率：2400/1200bps
工作频率：136～174MHz
体积：8.1×6.3×2.5cm
- 产品概述和特点
- 技术参数

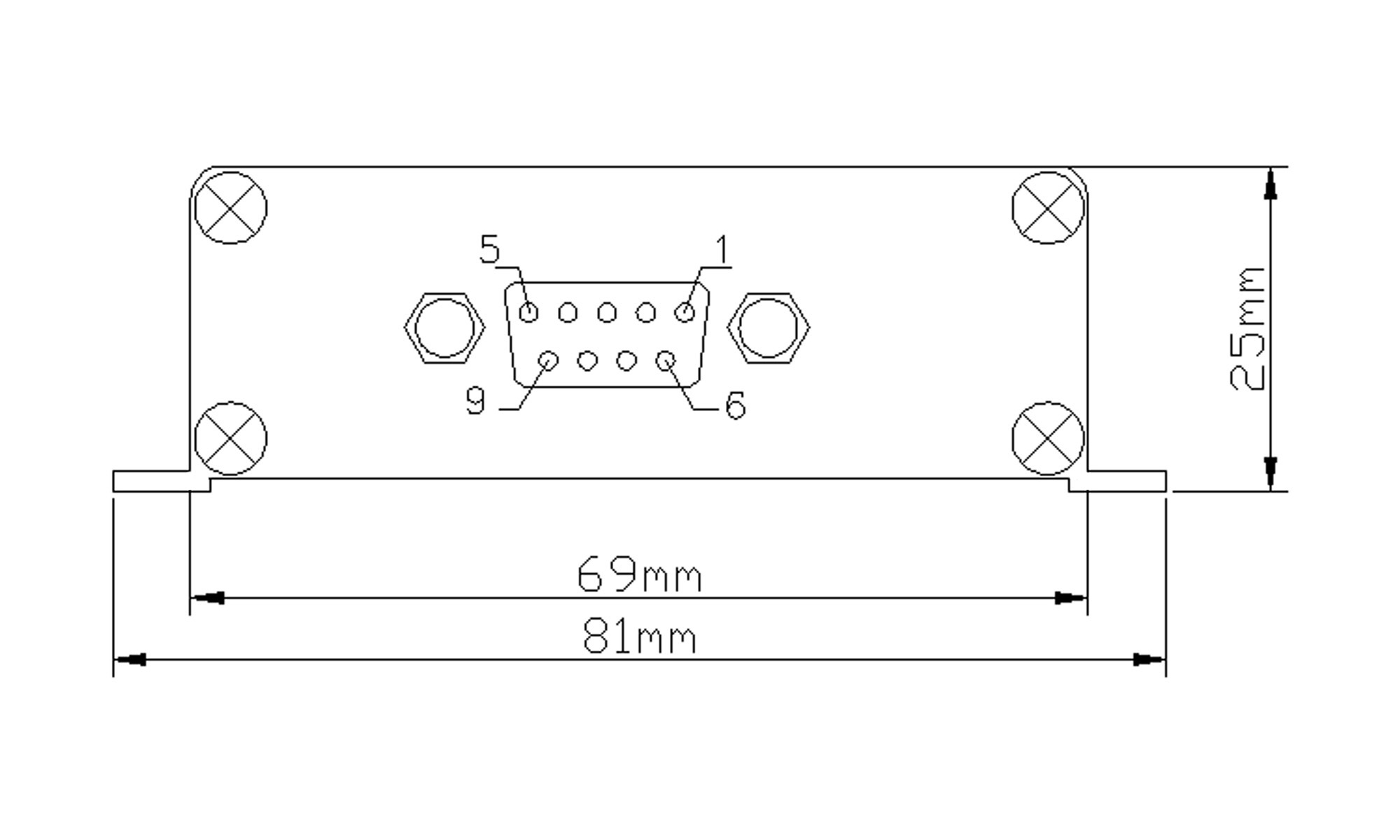

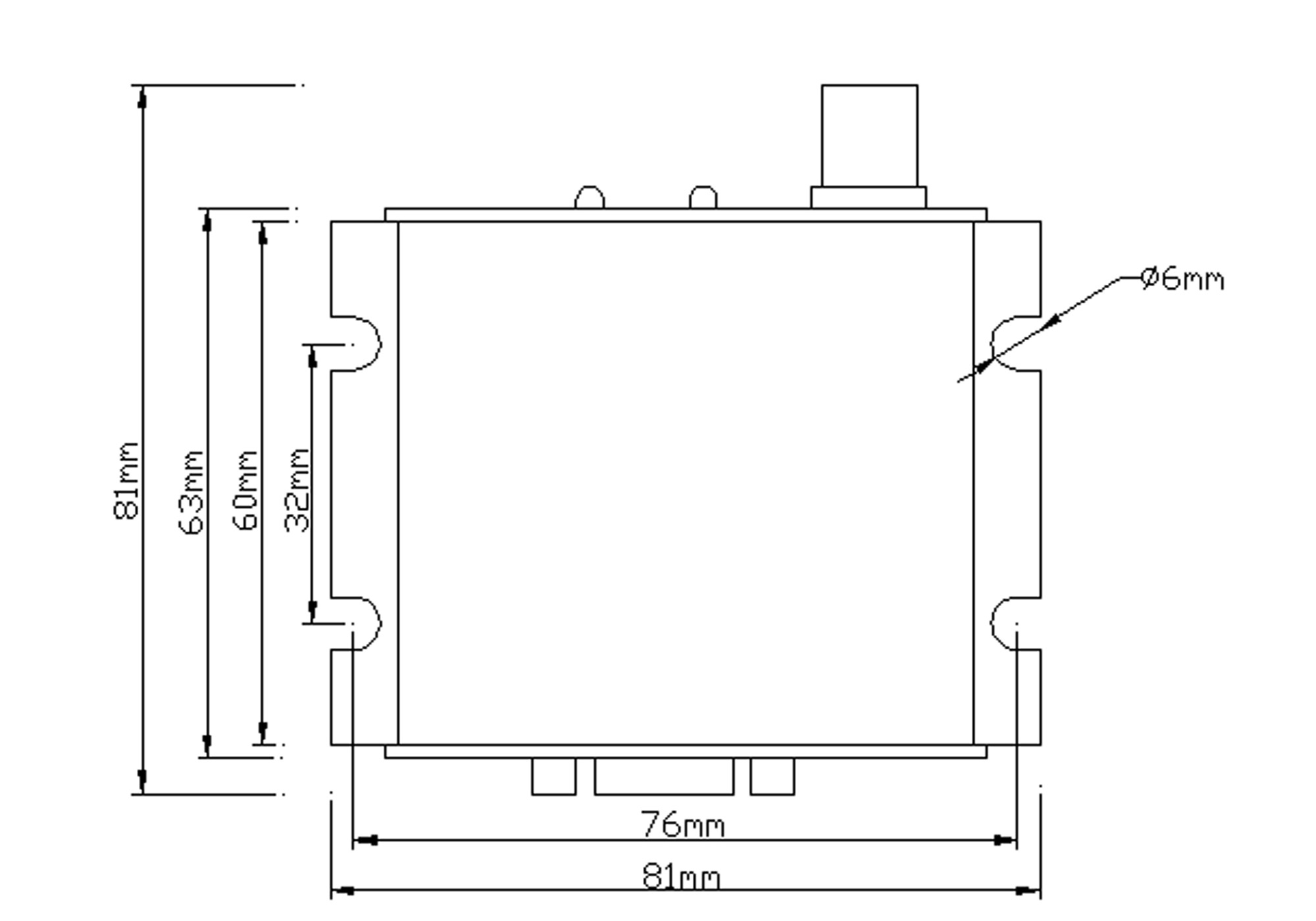

- 安装尺寸
- 相关下载
- 相关配件
- 相近产品
——GD150R是工作于150MHz频段的低速数传接收模块，空中速率可设置为2400或1200bps，应用于单向数据和话音传输通信的接收端。
• 体积小，仅8.1×6.3×2.5cm，非常便于嵌入式二次集成；
• 采用铝合金结构，具有良好的电磁兼容性
• 采用温补频率基准源，确保接收频率高度稳定；
• 电源指示灯和接收指示灯直观显示模块的工作状态；
• 采用频率合成技术，通过设置软件方便地设置频率；
• 提供多种数据接口配置，方便连接各种外部设备进行数据传输；
• 透明数据传输，支持点对点、点对多点、灵活组网；
• 兼容话音接收，方便实现监听话音；
• 工业级产品设计，温度范围宽。
◆ 总体技术指标
| -频率范围 | -136～150MHz，150～174MHz |
| -数字调制方式 | -MSK |
| -信道传输速率 | -2400或1200bps可设置 |
| -信道间隔 | -25KHz |
| -频率稳定度 | -±2.0ppm （-40～+70℃） |
| -信道总数 | -16 |
| -数据接口 | -EIA-232，EIA-485，TTL |
| -数据接口模式 | -异步数据传输 |
| -接口数据结构 |
-1位起始位+8位数据+1位停止位 -或 1位起始位+8位数据+1位校验位+1位停止位 -其中校验位可通过计算机设置选择为奇校验或偶校验 |
| -数据接口速率 | -9600/4800/2400/1200bps，可通过计算机设置 |
| -额定电源电压 | -直流12V（9～15V） |
| -电源消耗电流 |
-接收时电流＜95mA -待机时电流＜85mA |
| -天线阻抗 | -50Ω |
| -体积 | -长×宽×高=81×63×25mm |
| -接收灵敏度 | -≤0.25μV（12dB信纳比） |
| -邻道选择性 | -≥70dB |
| -互调抑制 | -≥65dB |
| -杂散响应抑制 | -≥70dB |
| -接收失真 | -≤3% |
| -最大音频输出 | -≥0.5W @ 8Ω |
◆ 测试程序1【串口调试助手V22.rar】
中文版串口测试软件，支持四个串口（COM1～COM4），可发送和接收显示ASCII字符、16进制数据和中文字符，支持串口无校验、偶校验和奇校验。不需要安装，可直接运行。缺点是不间断接收数据时显示速度慢。
◆ 测试程序2【串口调试软件sscom32.rar】
中文版串口测试软件，支持256个串口（COM1～COM256），可发送和接收显示ASCII字符、16进制数据和中文字符。不需要安装，可直接运行。缺点是不支持偶校验和奇校验。
◆ 测试程序3【串口测试软件PCommPro20.rar】
英文版串口测试软件，支持256个串口（COM1～COM256），稳定性非常好，支持串口无校验、偶校验和奇校验。需要安装后才能运行。缺点是无中文版。
